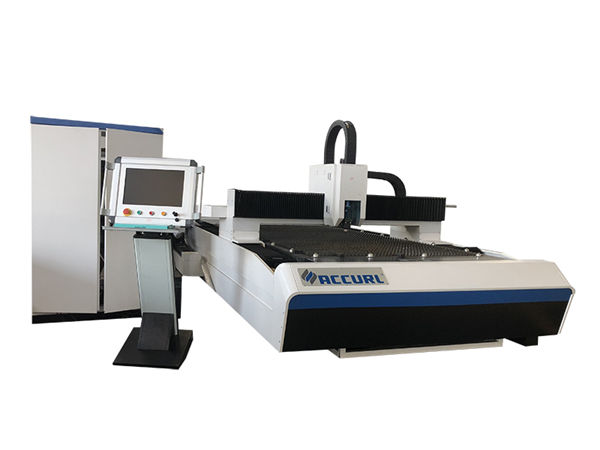

fiber laser cutting machine for pipes and sheet

مصنوعات کی تفصیلات

سند: عیسوی
ادائیگی اور شپنگ کی شرائط:
کم از کم آرڈر کی مقدار: 1 سیٹ۔
قیمت: گفت و شنید
پیکیجنگ کی تفصیلات: 1 * 20 جی پی کنٹینر۔
ترسیل کا وقت: 30 دن
ادائیگی کی شرائط: ایل / سی ، ڈی / اے ، ٹی / ٹی ، ڈی / پی ، ویسٹرن یونین ، ایل / سی۔
فراہمی کی اہلیت: ہر ماہ 50 سیٹیں۔

مصنوعات کی تفصیل

درخواست ::	تمام دھاتی مواد۔	موٹائی کاٹنا:	ایس ایس 10 ملی میٹر تک ، ایم ایس 22 سینٹی میٹر تک۔
لیزر کی قسم ::	فائبر	CNC یا نہیں ::	جی ہاں
کولنگ موڈ ::	واٹر کولنگ	کنٹرول سافٹ ویئر ::	سائپکٹ۔
تائید شدہ گرافک شکل:	اے آئی ، بی ایم پی ، ڈی ایس ٹی ، ڈی ڈبلیو جی ، ڈی ایکس ایف ، ڈی ایکس پی ، ایل اے ایس ، پی ایل ٹی۔	نکالنے کا مقام ::	چین۔
ماڈل نمبر::	TY-3015DG	فروخت کے بعد سروس فراہم کردہ ::	بیرون ملک سروس مشینری کے لئے دستیاب انجینئر۔
دہرانے کی درستگی ::	+ -0.03 ملی میٹر۔	آپریٹنگ درجہ حرارت::	0 ° C-45 ° C
نمی کام کرنا ::	5%-95%	لیزر ماخذ:	چینی یا امپورٹڈ۔
وولٹیج::	AC380V ± 10٪ 50HZ (60HZ)	کٹنگ ایریا:	3000 * 1500 ملی میٹر معیار ، بڑا اپنی مرضی کے مطابق کیا جاسکتا ہے۔

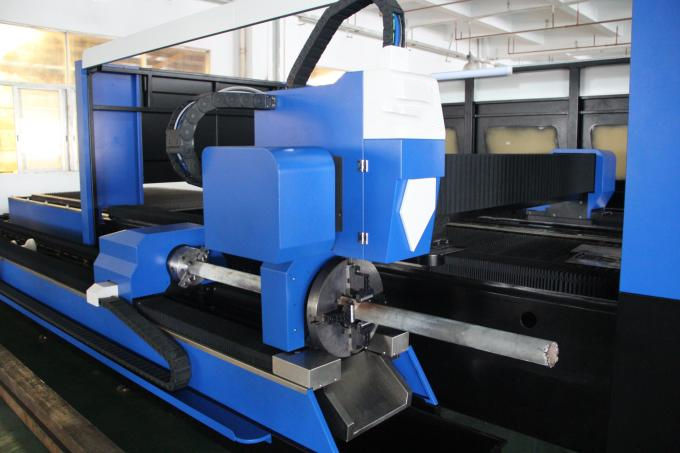

Fiber Laser Cutting Machine for Pipes and Sheet

مشین باڈی

1. 8 ملی میٹر اسٹیل ڈھانچہ ، 600 ℃ حرارت کے علاج ، عین مطابق ویلڈنگ کے ساتھ ہماری مشین باڈی ، بغیر کسی اخترتی کے 20 سال کے استعمال کو یقینی بنانا ہے۔
2. میگنیشیم کھوٹ معدنیات سے متعلق گینٹری ، اخترتی کے بغیر مضبوط استحکام ، تیز رفتار حرکت۔

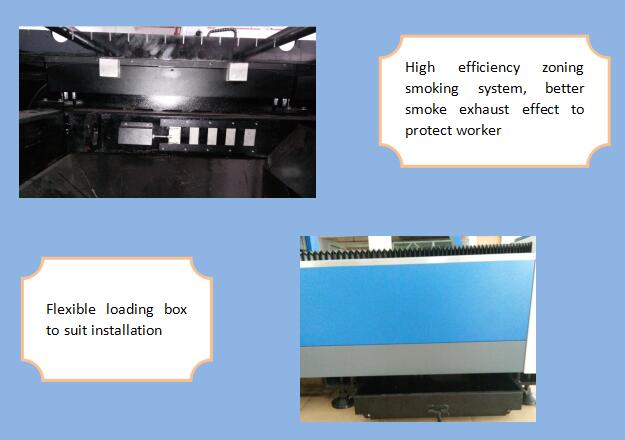

3. مشینی جسم کے دونوں اطراف میں اعلی کارکردگی زوننگ تمباکو نوشی کے نظام ، مضبوط طبقہ مٹی اور تمباکو نوشی جمع کرنے سے ، یہ کارکن کو پہنچنے والے نقصان کو کم کرے گا۔
4. درآمد صحت سے متعلق flange گھٹانے والا اور امدادی موٹر ، تیز رفتار چلانے کی.
5. مشین کے بستر پر 70 بلیڈ اور 6 سلائڈ سلاخیں ، مشین کی انتباہ کو کم کرنے کے لئے قریب بلیڈ کے ساتھ ، سلائیڈروں کے ساتھ کام کرنے والی سلائیڈ باریں شیٹ کو آسانی سے اپ لوڈ کرنے اور ڈاؤن لوڈ کرنے کے لئے۔
6. لچکدار لوڈنگ باکس سامنے اور دونوں طرف تیار کیا جاسکتا ہے جو مشین کام کرنے کی حالت کے لئے قائل ہے۔

تفصیلات

لیزر ماخذ	آئی پی جی / رائیکس / نورائٹ۔
مشین باڈی	گیٹری کا ڈھانچہ
ورکنگ ٹریول	کھانا کھلانے والے آلے کے ساتھ اعلی پریسجن بال سکرو عددی کنٹرول میز
زیادہ سے زیادہ دوڑنے کی رفتار۔	80m/min-90G/min
X / Y مقام کی صحت سے متعلق۔	0.03 ملی میٹر / میٹر
بجلی کی فراہمی	380V 50Hz / 60Hz۔
X / Y مقام کی صحت سے متعلق دہرایا۔	. 0.03 ملی میٹر۔
درجہ حرارت چل رہا ہے۔	0 ° C-45 ° C
زیادہ سے زیادہ ایکسلریشن۔	1.0 جی۔
مشین مجموعی طاقت۔	<16KVA۔
اطلاق شدہ مواد۔	پتلی ہلکے اسٹیل ، سٹینلیس سٹیل اور دھات کی چادروں کی دیگر اقسام۔
کٹنگ ایریا۔	3000 ملی میٹر * 1500 ملی میٹر / 4000 ملی میٹر * 2000 ملی میٹر / 6000 ملی میٹر * 2000 ملی میٹر۔
کل وزن	4600KGS

تفصیلی تصاویر۔

	نام:مشین جسم اور لوازمات a.600 ℃ گرمی کا علاج ، تندور میں 24 گھنٹے کولنگ ، درست CO2 تحفظ ویلڈنگ ، بغیر کسی اخترتی کے 20 سال کے استعمال کو یقینی بنانا۔ b.Synchronous X / Y / Z محور: زیڈ محور 150 ملی میٹر چلا سکتا ہے ، جو دھات کی چادروں کی بہت سی اقسام کو کاٹنے کے لئے موزوں ہے۔ c. اعلی معیار اس کے استحکام اور آسان دیکھ بھال کی ضمانت دیتا ہے۔
نام:AC امدادی موٹر اور ڈرائیور۔ امپورٹڈ سروو موٹر (دو امدادی موٹروں سے چلنے والی وائی محور) نیز نفیس سیاروں سے متعلق جدید زحل کار مستحکم ، عین مطابق اور قابل اعتماد ڈرائیو کو یقینی بناتا ہے۔
	نام:صحت سے متعلق لکیری ہدایت نامہ۔ اعلی عمل کاری کی رفتار اور درستگی کو یقینی بنانے کے ل Advanced اعلی درجے کی کاٹنے کا نظام ، لیزر طاقت اور امدادی نقل و حرکت ایک دوسرے کو بالکل درست ، درآمد شدہ اعلی صحت سے متعلق گیئر اور ریک ڈرائیو سسٹم ، تبادلہ قابل ڈبل ورک ٹیبل ..
نام:سر کاٹنا کانٹیکٹ لیس کاٹنے والے سر میں آٹو اونچائی سے باخبر رہنے اور اینٹی ٹکرائو کا کام ہوتا ہے ، جو ایک ہی آؤٹ پٹ پاور کے تحت کاٹنے کی رفتار ، آسانی اور کاٹنے کی درستگی کو بہت بہتر بناتا ہے۔ ایک لفظ میں ، کاٹنے کی کارکردگی میں اضافہ کیا جاسکتا ہے۔
	نام:لیزر ذریعہ تیز رفتار ، اعلی صحت سے متعلق کاٹنے کی لکیر ، اور ہموار کاٹنے کے کنارے۔

نام:مشین جسم اور لوازمات

a.600 ℃ گرمی کا علاج ، تندور میں 24 گھنٹے کولنگ ، درست CO2 تحفظ ویلڈنگ ، بغیر کسی اخترتی کے 20 سال کے استعمال کو یقینی بنانا۔
b.Synchronous X / Y / Z محور: زیڈ محور 150 ملی میٹر چلا سکتا ہے ، جو دھات کی چادروں کی بہت سی اقسام کو کاٹنے کے لئے موزوں ہے۔
c. اعلی معیار اس کے استحکام اور آسان دیکھ بھال کی ضمانت دیتا ہے۔

نام:AC امدادی موٹر اور ڈرائیور۔

امپورٹڈ سروو موٹر (دو امدادی موٹروں سے چلنے والی وائی محور) نیز نفیس سیاروں سے متعلق جدید زحل کار مستحکم ، عین مطابق اور قابل اعتماد ڈرائیو کو یقینی بناتا ہے۔

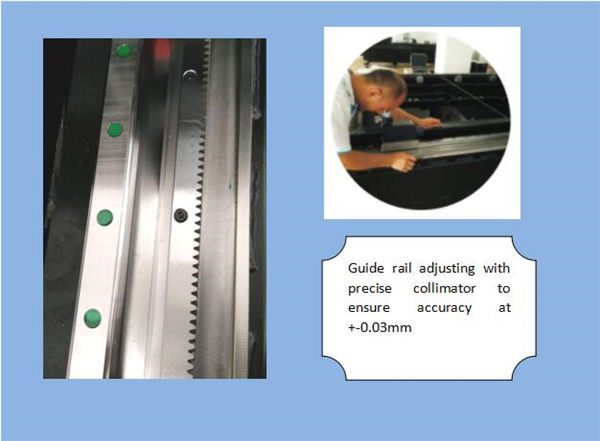

نام:صحت سے متعلق لکیری ہدایت نامہ۔

اعلی عمل کاری کی رفتار اور درستگی کو یقینی بنانے کے ل Advanced اعلی درجے کی کاٹنے کا نظام ، لیزر طاقت اور امدادی نقل و حرکت ایک دوسرے کو بالکل درست ، درآمد شدہ اعلی صحت سے متعلق گیئر اور ریک ڈرائیو سسٹم ، تبادلہ قابل ڈبل ورک ٹیبل ..

نام:سر کاٹنا

کانٹیکٹ لیس کاٹنے والے سر میں آٹو اونچائی سے باخبر رہنے اور اینٹی ٹکرائو کا کام ہوتا ہے ، جو ایک ہی آؤٹ پٹ پاور کے تحت کاٹنے کی رفتار ، آسانی اور کاٹنے کی درستگی کو بہت بہتر بناتا ہے۔ ایک لفظ میں ، کاٹنے کی کارکردگی میں اضافہ کیا جاسکتا ہے۔

نام:لیزر ذریعہ

تیز رفتار ، اعلی صحت سے متعلق کاٹنے کی لکیر ، اور ہموار کاٹنے کے کنارے۔

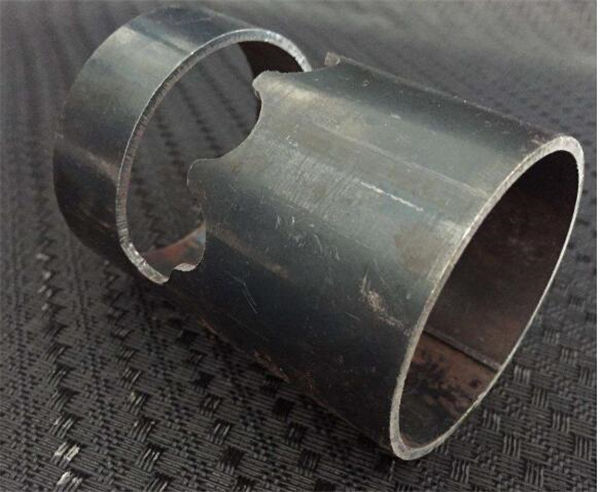

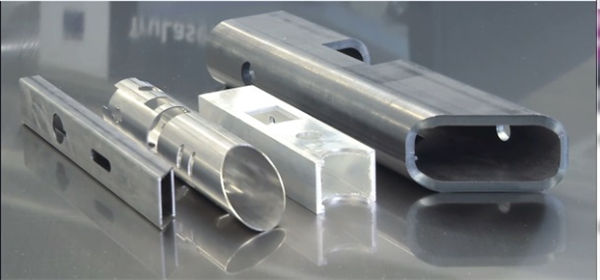

نمونے کاٹنا۔

نمونے:

تربیت۔

معاہدے پر دستخط کرنے کے بعد ، آپ کی کمپنی تکنیکی ماہرین کو ہماری فیکٹری میں آلہ سازی اور آپریٹنگ لوازمات کا بنیادی علم سیکھنے کے ل to ، تربیت کا کافی وقت تقریبا 1-3 1-3 دن کے بارے میں سیکھ سکتی ہے ، تربیت کا مواد مندرجہ ذیل ہے:
ایک) عام ڈرائنگ سافٹ ویئر کی تربیت؛
ب) تربیت کے طریقہ کار کو چلانے اور بند کرنے کی مشین؛
ج) کنٹرول پینل اور سافٹ ویئر پیرامیٹرز ، پیرامیٹرز کی حد کی ترتیب کی اہمیت؛
د) مشین کی بنیادی صفائی اور بحالی۔
e) عام ہارڈویئر کی خرابیوں کا سراغ لگانا؛
f) آپریشن کا احتیاط ،

وارنٹی

a). 1Year for the whole machine of metal pipe laser cutting machine (Man-made Damage is negotiated.).
b) لیزر ذریعہ 2 سال وارنٹی
c) زندگی بھر کی بحالی اور اسپیئر پارٹس کی فراہمی۔
d). آپریشن عملے کے لئے مفت تربیت۔ (انجینئر بیرون ملک جا سکتا ہے بات چیت کی جاتی ہے۔)
