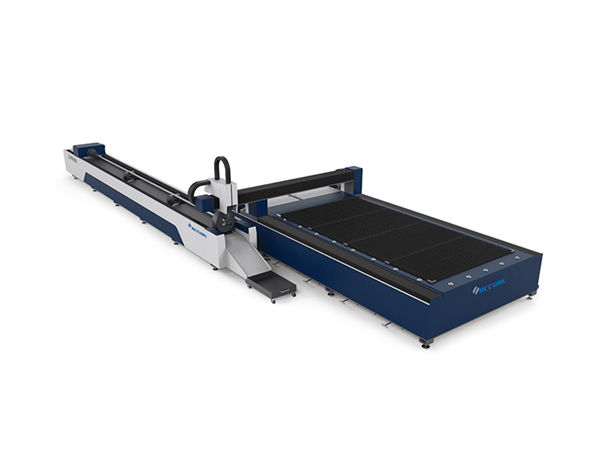

دھاتی ٹیوبیں 3d لیزر کاٹنے والی مشین / آٹو پائپ کاٹنے والی مشین۔

مصنوعات کی تفصیلات

---

سند: عیسوی
ادائیگی اور شپنگ کی شرائط:
کم از کم آرڈر کی مقدار: 1 سیٹ۔
قیمت: گفت و شنید
پیکیجنگ کی تفصیلات: 1 * 20 جی پی کنٹینر۔
ترسیل کا وقت: 30 دن
ادائیگی کی شرائط: ایل / سی ، ڈی / اے ، ٹی / ٹی ، ڈی / پی ، ویسٹرن یونین ، ایل / سی۔
فراہمی کی اہلیت: ہر ماہ 50 سیٹیں۔

مصنوعات کی تفصیل

---

درخواست ::	تمام دھاتی مواد۔	موٹائی کاٹنا:	ایس ایس 10 ملی میٹر تک ، ایم ایس 22 سینٹی میٹر تک۔
لیزر کی قسم ::	فائبر	CNC یا نہیں ::	جی ہاں
کولنگ موڈ ::	واٹر کولنگ	کنٹرول سافٹ ویئر ::	سائپکٹ۔
تائید شدہ گرافک شکل:	اے آئی ، بی ایم پی ، ڈی ایس ٹی ، ڈی ڈبلیو جی ، ڈی ایکس ایف ، ڈی ایکس پی ، ایل اے ایس ، پی ایل ٹی۔	نکالنے کا مقام ::	چین۔
ماڈل نمبر::	TY-3015DG	فروخت کے بعد سروس فراہم کردہ ::	بیرون ملک سروس مشینری کے لئے دستیاب انجینئر۔
دہرانے کی درستگی ::	+ -0.03 ملی میٹر۔	آپریٹنگ درجہ حرارت::	0 ° C-45 ° C
نمی کام کرنا ::	5%-95%	پروسیسنگ کی حد:	20-130 ملی میٹر 3000 ملی میٹر۔
وولٹیج::	AC380V ± 10٪ 50HZ (60HZ)	کٹنگ ایریا:	3000 * 1500 ملی میٹر معیار ، بڑا اپنی مرضی کے مطابق کیا جاسکتا ہے۔

مشین باڈی

---

1. 8 ملی میٹر اسٹیل ڈھانچہ ، 600 ℃ حرارت کے علاج ، عین مطابق ویلڈنگ کے ساتھ ہماری مشین باڈی ، بغیر کسی اخترتی کے 20 سال کے استعمال کو یقینی بنانا ہے۔
2. میگنیشیم کھوٹ معدنیات سے متعلق گینٹری ، اخترتی کے بغیر مضبوط استحکام ، تیز رفتار حرکت۔
3. مشینی جسم کے دونوں اطراف میں اعلی کارکردگی زوننگ تمباکو نوشی کے نظام ، مضبوط طبقہ مٹی اور تمباکو نوشی جمع کرنے سے ، یہ کارکن کو پہنچنے والے نقصان کو کم کرے گا۔
4. درآمد صحت سے متعلق flange گھٹانے والا اور امدادی موٹر ، تیز رفتار چلانے کی.
5. مشین کے بستر پر 70 بلیڈ اور 6 سلائڈ سلاخیں ، مشین کی انتباہ کو کم کرنے کے لئے قریب بلیڈ کے ساتھ ، سلائیڈروں کے ساتھ کام کرنے والی سلائیڈ باریں شیٹ کو آسانی سے اپ لوڈ کرنے اور ڈاؤن لوڈ کرنے کے لئے۔
6. لچکدار لوڈنگ باکس سامنے اور دونوں طرف تیار کیا جاسکتا ہے جو مشین کام کرنے کی حالت کے لئے قائل ہے۔

Advantage of fiber laser cutting machine

---

1) بہترین بیم کا معیار: چھوٹا سا فوکس قطر اور اعلی کام کی کارکردگی ، اعلی معیار۔
2) تیز رفتار کاٹنے کی رفتار: کاٹنے کی رفتار 60m / منٹ سے زیادہ ہے۔
3) مستحکم چل رہا ہے: اعلی دنیا کو درآمد کرنے والے فائبر لیزرز ، مستحکم کارکردگی کو اپنانا ، کلیدی حصے کر سکتے ہیں۔
100،000 گھنٹے تک پہنچنے؛
4) فوٹو الیکٹرک تبادلوں کیلئے اعلی کارکردگی: CO2 لیزر کاٹنے والی مشین سے موازنہ کریں ،
فائبر لیزر کاٹنے والی مشین میں تین بار فوٹو الیکٹرک تبادلوں کی کارکردگی ہے۔
5) کم لاگت اور کم بحالی: توانائی کی بچت اور ماحول کی حفاظت کریں۔ فوٹو الیکٹرک تبادلوں کی شرح
25-30٪ تک ہے۔ بجلی کی کم کھپت ، یہ روایتی CO2 لیزر کا صرف 20٪ -30٪ ہے۔
کاٹنے کا آلہ. فائبر لائن ٹرانسمیشن کی ضرورت نہیں عینک کی عکاسی کرتی ہے ، بحالی کی لاگت کو بچاتا ہے۔
6) آسان آپریشن: فائبر لائن ٹرانسمیشن ، آپٹیکل راہ میں کوئی ایڈجسٹمنٹ نہیں۔
7) سپر لچکدار آپٹیکل اثرات: کومپیکٹ ڈیزائن ، لچکدار تیاری کی ضروریات کو آسان ہے۔

تفصیلات

---

لیزر سورس میڈیم	فائبر
کاٹنے کی حد (L * W)	3000 ملی میٹر × 1500 ملی میٹر۔
زیڈ ایکسل اسٹروک	250 ملی میٹر۔
زیادہ سے زیادہ پوزیشننگ کی رفتار	120 میٹر / منٹ۔
X ، Y محور میکس۔ تیز رفتار	1.0 جی۔
کولنگ فارم	پانی کی ٹھنڈک۔
لیزر طول موج	1070nm
لیزر سورس کی آؤٹ پٹ پاور۔	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (اختیاری)
کم سے کم فرق کاٹنے	≤ 0.1 ملی میٹر۔
X ، Y اور Z محور کی درستگی پوزیشننگ۔	. 0.03 ملی میٹر۔
X ، Y اور Z محوروں کی بار بار پوزیشننگ کی درستگی۔	. 0.01 ملی میٹر۔
مواد کو کاٹنے کی موٹائی (مادے کے مطابق)	0.2 - 25 ملی میٹر۔
ڈرائیور ماڈل۔	امپورٹڈ سرو موٹر۔
بجلی کی ضرورت	380V ، 50/60 ہرٹج
کام کرنے کا درجہ حرارت۔	0-45 ℃
کام کرنے کا مستقل وقت۔	24 گھنٹے
مشین کا وزن۔	تقریبا 12000 کلوگرام۔
بجلی کی فراہمی کی کل تحفظ کی سطح۔	IP54۔

تفصیلی تصاویر۔

---

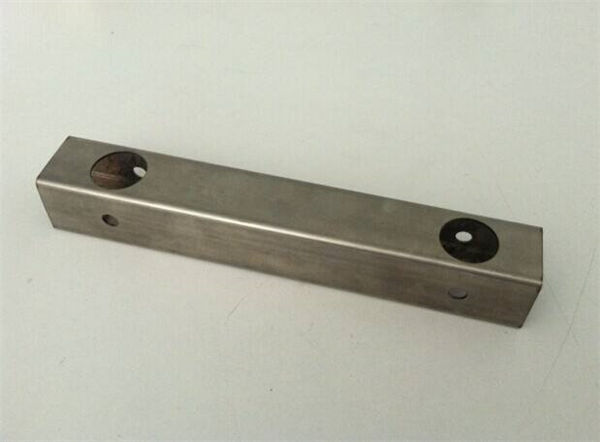

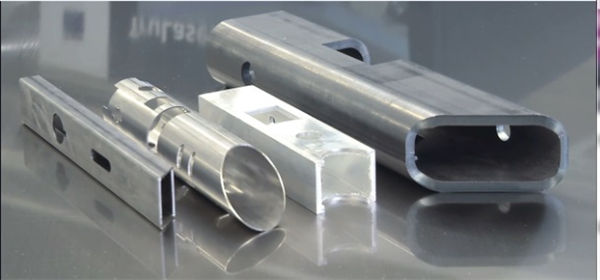

نمونے کاٹنا۔

---

تربیت۔

---

معاہدے پر دستخط کرنے کے بعد ، آپ کی کمپنی تکنیکی ماہرین کو ہماری فیکٹری میں آلہ سازی اور آپریٹنگ لوازمات کا بنیادی علم سیکھنے کے ل to ، تربیت کا کافی وقت تقریبا 1-3 1-3 دن کے بارے میں سیکھ سکتی ہے ، تربیت کا مواد مندرجہ ذیل ہے:
ایک) عام ڈرائنگ سافٹ ویئر کی تربیت؛
ب) تربیت کے طریقہ کار کو چلانے اور بند کرنے کی مشین؛
ج) کنٹرول پینل اور سافٹ ویئر پیرامیٹرز ، پیرامیٹرز کی حد کی ترتیب کی اہمیت؛
د) مشین کی بنیادی صفائی اور بحالی۔
e) عام ہارڈویئر کی خرابیوں کا سراغ لگانا؛
f) آپریشن کا احتیاط
