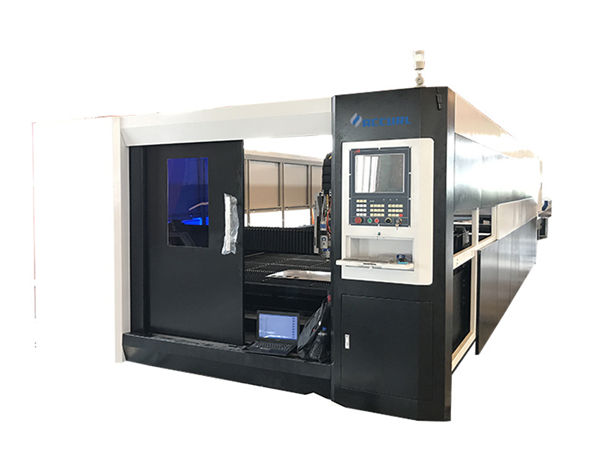

سٹینلیس سٹیل کے لئے دھات شیٹ اسٹیل فائبر لیزر کاٹنے کی مشین

سٹینلیس سٹیل کے لئے دھات شیٹ اسٹیل فائبر لیزر کاٹنے کی مشین

مصنوعات کی تفصیلات

سند: عیسوی
ادائیگی اور شپنگ کی شرائط:
کم از کم آرڈر کی مقدار: 1 سیٹ۔
قیمت: گفت و شنید
پیکیجنگ کی تفصیلات: 1 * 40 جی پی کنٹینر۔
ترسیل کا وقت: 30 دن
ادائیگی کی شرائط: ایل / سی ، ڈی / اے ، ٹی / ٹی ، ڈی / پی ، ویسٹرن یونین۔
فراہمی کی اہلیت: 150 سیٹیں۔

مصنوعات کی تفصیل

درخواست ::تمام دھاتی مواد۔موٹائی کاٹنا:ایس ایس 12 ملی میٹر تک ، ایم ایس 22 سینٹی میٹر تک۔
لیزر کی قسم ::فائبرپلس تعدد:1-2000HZ
پوزیشننگ سسٹم:ریڈ لائٹکنٹرول سافٹ ویئر ::سائپکٹ۔
تائید شدہ گرافک شکل:اے آئی ، بی ایم پی ، ڈی ایس ٹی ، ڈی ڈبلیو جی ، ڈی ایکس ایف ، ڈی ایکس پی ، ایل اے ایس ، پی ایل ٹی۔نکالنے کا مقام ::چین۔
ماڈل نمبر::TY-6020JB۔فروخت کے بعد سروس فراہم کردہ ::بیرون ملک سروس مشینری کے لئے دستیاب انجینئر۔
دہرانے کی درستگی ::+ -0.03 ملی میٹر۔آپریٹنگ درجہ حرارت::0 ° C-45 ° C
نمی کام کرنا ::5%-95%لیزر ماخذ:چینی یا امپورٹڈ۔
وولٹیج::AC380V ± 10٪ 50HZ (60HZ)کٹنگ ایریا:6000 * 2000 ملی میٹر۔
پروڈکٹ کا نام:دھاتی شیٹ اسٹیل فائبر لیزر کاٹنے والی مشین TY-6020JB

فائبر لیزر مشین کا فائدہ۔

1. روایتی لیزر کے ساتھ موازنہ کریں ، فائبر لیزر زیادہ ماحولیاتی تحفظ ہے۔
2. بہت کم بجلی کی کھپت: فائبر لیزر کی فوٹو الیکٹرک تبادلوں کی کارکردگی روایتی لیزر سے 15 گنا زیادہ ہے۔
3. اعلی لیزر اسپاٹ کوالٹی: سنگل ماڈیول لیزر ماخذ۔
4. کم کھپت: بجلی کی کھپت فی گھنٹہ 7KW سے کم ہے۔

فائبر لیزر کاٹنے والی مشین کی اہم خصوصیات۔

مشین جسم:
1. 8 ملی میٹر اسٹیل ڈھانچہ ، 600 ℃ حرارت کے علاج ، عین مطابق ویلڈنگ کے ساتھ تائی کی مشین کا جسم ، بغیر کسی اخترتی کے 20 سال کے استعمال کو یقینی بنانا۔

2. میگنیشیم کھوٹ معدنیات سے متعلق گینٹری ، اخترتی کے بغیر مضبوط استحکام ، تیز رفتار حرکت۔

3. مشینی جسم کے دونوں اطراف میں اعلی کارکردگی زوننگ تمباکو نوشی کے نظام ، مضبوط طبقہ مٹی اور تمباکو نوشی جمع کرنے سے ، یہ کارکن کو پہنچنے والے نقصان کو کم کرے گا۔

4. درآمد صحت سے متعلق flange گھٹانے والا اور امدادی موٹر ، تیز رفتار چلانے کی.

5. مشین کے بستر پر 70 بلیڈ اور 6 سلائڈ سلاخیں ، مشین کی انتباہ کو کم کرنے کے لئے قریب بلیڈ کے ساتھ ، سلائیڈروں کے ساتھ کام کرنے والی سلائیڈ باریں شیٹ کو آسانی سے اپ لوڈ کرنے اور ڈاؤن لوڈ کرنے کے لئے۔

6. لچکدار لوڈنگ باکس سامنے اور دونوں طرف تیار کیا جاسکتا ہے جو مشین کام کرنے کی حالت کے لئے قائل ہے۔

تفصیلات

لیزر سورس میڈیمفائبر
کاٹنے کی حد (L * W)6000 ملی میٹر × 2000 ملی میٹر۔
زیڈ ایکسل اسٹروک250 ملی میٹر۔
زیادہ سے زیادہ پوزیشننگ کی رفتار120 میٹر / منٹ۔
X ، Y محور میکس۔ تیز رفتار1.0 جی۔
کولنگ فارمپانی کی ٹھنڈک۔
لیزر طول موج1070nm


لیزر سورس کی آؤٹ پٹ پاور۔



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(اختیاری)

کم سے کم فرق کاٹنے≤ 0.1 ملی میٹر۔
X ، Y اور Z محور کی درستگی پوزیشننگ۔. 0.03 ملی میٹر۔
X ، Y اور Z محوروں کی بار بار پوزیشننگ کی درستگی۔. 0.01 ملی میٹر۔
مواد کو کاٹنے کی موٹائی (مادے کے مطابق)0.2 - 25 ملی میٹر۔
ڈرائیور ماڈل۔امپورٹڈ سرو موٹر۔
بجلی کی ضرورت380V ، 50/60 ہرٹج
کام کرنے کا درجہ حرارت۔0-45 ℃
کام کرنے کا مستقل وقت۔24 گھنٹے
مشین کا وزن۔تقریبا 12000 کلوگرام۔
بجلی کی فراہمی کی کل تحفظ کی سطح۔IP54۔



موٹائی کا حوالہ جدول کاٹنا۔

لیزر پاورزیادہ سے زیادہ کاٹنے کی موٹائی
کاربن اسٹیل (ملی میٹر)سٹینلیس سٹیل (ملی میٹر)ایلومینیم (ملی میٹر)پیتل۔

(ملی میٹر)

700W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
صرف حوالہ کے لئے پیرامیٹر کے اوپر۔



اطلاق شدہ مواد۔

سٹینلیس سٹیل ، کاربن اسٹیل ، مصر دات اسپیل ، سلکان اسٹیل ، اسپرنگ اسٹیل ، گالوانیائز پلیٹ ، اچار والی پلیٹ ، پیتل پلیٹ ، کاپر پلیٹ ، ایلومینیم پلیٹ ، وغیرہ

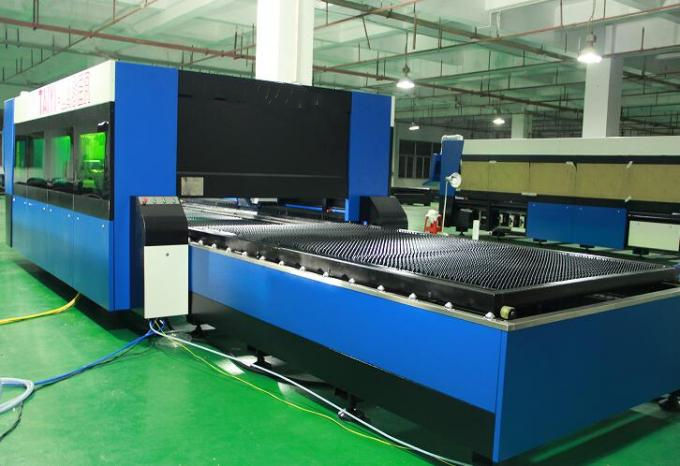

تفصیلی تصاویر۔





نام:مشین جسم اور لوازمات

a.600 ℃ گرمی کا علاج ، تندور میں 24 گھنٹے کولنگ ، درست CO2 تحفظ ویلڈنگ ، بغیر کسی اخترتی کے 20 سال کے استعمال کو یقینی بنانا۔
b.Synchronous X / Y / Z محور: زیڈ محور 150 ملی میٹر چلا سکتا ہے ، جو دھات کی چادروں کی بہت سی اقسام کو کاٹنے کے لئے موزوں ہے۔
c. اعلی معیار اس کے استحکام اور آسان دیکھ بھال کی ضمانت دیتا ہے۔

نام:AC امدادی موٹر اور ڈرائیور۔

امپورٹڈ سروو موٹر (دو امدادی موٹروں سے چلنے والی وائی محور) نیز نفیس سیاروں سے متعلق جدید زحل کار مستحکم ، عین مطابق اور قابل اعتماد ڈرائیو کو یقینی بناتا ہے۔





نام:صحت سے متعلق لکیری ہدایت نامہ۔

اعلی عمل کاری کی رفتار اور درستگی کو یقینی بنانے کے ل Advanced اعلی درجے کی کاٹنے کا نظام ، لیزر طاقت اور امدادی نقل و حرکت ایک دوسرے کو بالکل درست ، درآمد شدہ اعلی صحت سے متعلق گیئر اور ریک ڈرائیو سسٹم ، تبادلہ قابل ڈبل ورک ٹیبل ..

نام:سر کاٹنا



کانٹیکٹ لیس کاٹنے والے سر میں آٹو اونچائی سے باخبر رہنے اور اینٹی ٹکرائو کا کام ہوتا ہے ، جو ایک ہی آؤٹ پٹ پاور کے تحت کاٹنے کی رفتار ، آسانی اور کاٹنے کی درستگی کو بہت بہتر بناتا ہے۔ ایک لفظ میں ، کاٹنے کی کارکردگی میں اضافہ کیا جاسکتا ہے۔





نام:لیزر ذریعہ

تیز رفتار ، اعلی صحت سے متعلق کاٹنے کی لکیر ، اور ہموار کاٹنے کے کنارے۔

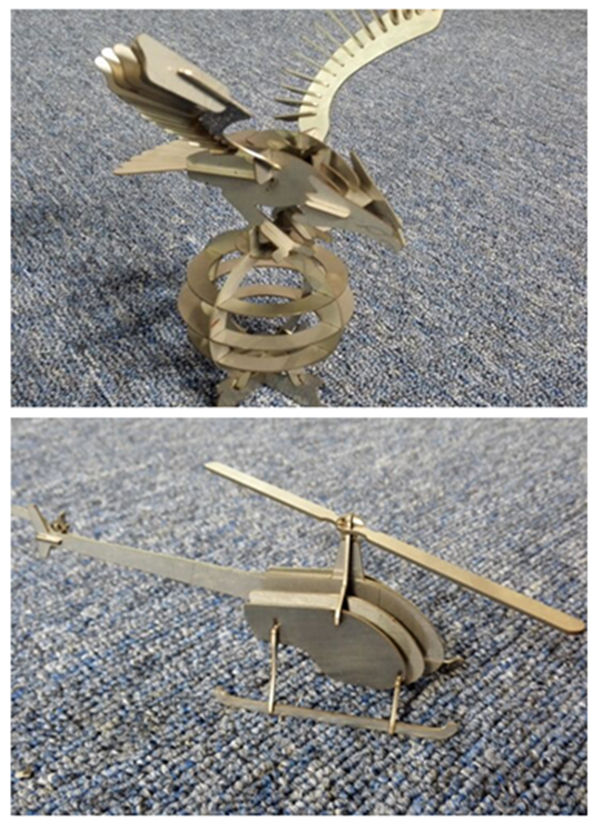

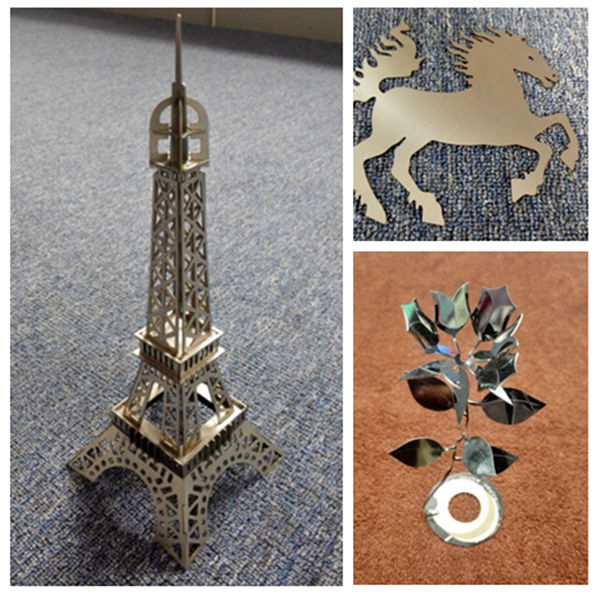

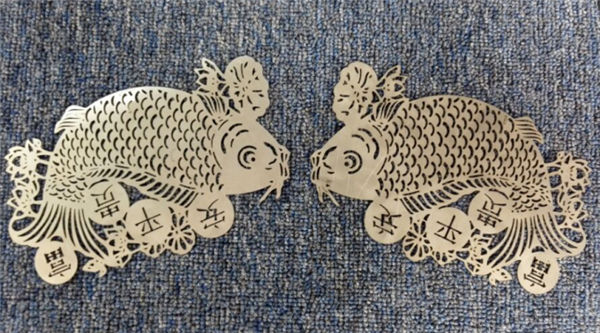

نمونے کاٹنا۔

تربیت۔

فروخت کے بعد سروس ، تربیت سے لے کر مشین کی تنصیب تک (3 طریقے):
1. انگریزی میں تربیت ویڈیو اور صارف کے دستی کی تنصیب ، آپریشن ، دیکھ بھال اور پریشانی کی شوٹنگ کے لئے پیش کیا جائے ، اور ای میل ، فیکس ، ٹیلیفون / واٹس ایپ / اسکائپ // وغیرہ کے ذریعہ پیش کردہ تکنیکی گائیڈ ، اور جب آپ ملیں گے۔ تنصیب کے کچھ دشواری ، استعمال یا ایڈجسٹ۔
2. آپ کی کمپنی ٹیکنولوجسٹ کا بندوبست کرسکتی ہے کہ وہ سامان اور آپریٹنگ لوازم کے بارے میں بنیادی معلومات ، 3-5days کے بارے میں تربیت کا کافی وقت سیکھ سکے ، تربیت کا مواد مندرجہ ذیل ہے۔
ایک) عام ڈرائنگ سافٹ ویئر کی تربیت؛
ب) تربیت کے طریقہ کار کو چلانے اور بند کرنے کی مشین؛
ج) کنٹرول پینل اور سافٹ ویئر پیرامیٹرز ، پیرامیٹرز کی حد کی ترتیب کی اہمیت۔
د) مشین کی بنیادی صفائی اور بحالی۔
e) عام ہارڈویئر کی خرابیوں کا سراغ لگانا؛
f) آپریشن کا احتیاط
3. ڈور ٹو ڈور انسٹرکشن ٹریننگ سروس۔ ویزا ، سفر کے اخراجات اور رہائش گاہک کی قیمت پر ہوگی۔ تربیت کی مدت کے دوران ہمارے دونوں انجینئروں کے لئے مترجم کا بندوبست کرنا بہتر ہے۔ تربیت کا وقت: 3-5days

وارنٹی

a) 1 دھات فائبر لیزر کاٹنے والی مشین کے لئے پوری مشین کے لئے سال۔ (انسان ساختہ نقصان پر بات چیت کی جاتی ہے۔)۔
b) لیزر ذریعہ 2 سال وارنٹی
c) زندگی بھر کی بحالی اور اسپیئر پارٹس کی فراہمی۔
d). آپریشن عملے کے لئے مفت تربیت۔ (انجینئر بیرون ملک جا سکتا ہے بات چیت کی جاتی ہے۔)
