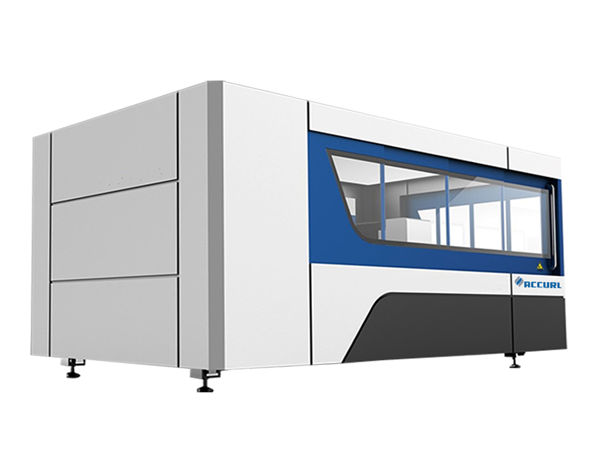

آٹوموبائل مینوفیکچرنگ کے لئے فائبر لیزر شیٹ میٹل کٹر 3 محور۔

آٹوموبائل مینوفیکچرنگ کے لئے فائبر لیزر شیٹ میٹل کٹر 3 محور۔

مصنوعات کی تفصیلات

سند: عیسوی
ادائیگی اور شپنگ کی شرائط:
کم از کم آرڈر کی مقدار: 1 سیٹ۔
قیمت: گفت و شنید
پیکیجنگ کی تفصیلات: 1 * 40 جی پی کنٹینر۔
ترسیل کا وقت: 30 دن
ادائیگی کی شرائط: ایل / سی ، ڈی / اے ، ٹی / ٹی ، ڈی / پی ، ویسٹرن یونین۔

مصنوعات کی تفصیل

درخواست ::تمام دھاتی مواد۔موٹائی کاٹنا:ایس ایس 12 ملی میٹر تک ، ایم ایس 22 سینٹی میٹر تک۔
لیزر کی قسم ::امپورٹڈ اصلی فائبر لیزر۔Min.line چوڑائی:0.1 ملی میٹر۔
تائید شدہ گرافک شکل:اے آئی ، بی ایم پی ، ڈی ایس ٹی ، ڈی ڈبلیو جی ، ڈی ایکس ایف ، ڈی ایکس پی ، ایل اے ایس ، پی ایل ٹی۔زیادہ سے زیادہ ایکسلریشن:1 جی۔
دہرانے کی درستگی ::+/- 0.03 ملی میٹر۔آپریٹنگ درجہ حرارت::0 ° C-45 ° C
کولنگ موڈ:واٹر کولنگوزن (کلوگرام):4600
وولٹیج::AC380V ± 10٪ 50HZ (60HZ)کٹنگ ایریا:3000x1500 ملی میٹر۔

اہم خصوصیات

1) چین میں اعلی ترین صحت سے متعلق ایکورل لیزر کاٹنے والی مشین ، یہ آدھے سکے کے سائز کے ساتھ چھوٹے دھاتی موٹر سائیکل ڈیزائن کو کاٹ سکتا ہے اور 6 ملی میٹر ہلکے اسٹیل کو بالکل کاٹ سکتا ہے ، ایک منٹ کے اندر اندر 120 سوراخ کاٹ سکتے ہیں۔
2) 600 ℃ گرمی کا علاج ، تندور میں 24 گھنٹے کولنگ ، 8 میٹر گینٹری کی گھسائی کرنے والی ، درست CO2 تحفظ ویلڈنگ ، بغیر کسی اخترتی کے 20 سال کے استعمال کو یقینی بنانا۔
3) لیزر برقی کابینہ کے انضمام ڈیزائن کا استعمال کرتے ہوئے ، چھوٹے علاقے کا احاطہ کریں ، جگہ بچائیں ، مرصع ڈیزائن۔
4) سکریپ کار سڈول ڈیزائن ، دونوں اطراف فضلہ صاف کرسکتے ہیں۔ روم میں رکھی مشین کی کوئی بائیں اور دائیں ضروریات نہیں ہیں۔ مواد کو کھرچنے سے روکنے کے لئے نیومیٹک لفٹر ڈیوائس۔
5) 0.5-6 ملی میٹر کاربن اسٹیل ، 0.5-5 ملی میٹر اسٹینلیس سٹیل ، جستی سٹیل ، الیکٹرویلیٹک زنک لیپت اسٹیل شیٹ ، سلکان اسٹیل اور پتلی دھات کی چادروں کی دیگر اقسام کو کاٹنے کے لئے خاص طور پر استعمال کیا جاتا ہے ۔1000W 3 ملی میٹر ایلومینیم اور 2 ملی میٹر کاپر کاٹ سکتا ہے۔

تفصیلات

لیزر سورس میڈیمفائبر
کاٹنے کی حد (L * W)3000 ملی میٹر × 15000 ملی میٹر۔
زیڈ ایکسل اسٹروک250 ملی میٹر۔
زیادہ سے زیادہ پوزیشننگ کی رفتار120 میٹر / منٹ۔
X ، Y محور میکس۔ تیز رفتار1.0 جی۔
کولنگ فارمپانی کی ٹھنڈک۔
لیزر طول موج1070nm


لیزر سورس کی آؤٹ پٹ پاور۔



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(اختیاری)

کم سے کم فرق کاٹنے≤ 0.1 ملی میٹر۔
X ، Y اور Z محور کی درستگی پوزیشننگ۔. 0.03 ملی میٹر۔
X ، Y اور Z محوروں کی بار بار پوزیشننگ کی درستگی۔. 0.01 ملی میٹر۔
مواد کو کاٹنے کی موٹائی (مادے کے مطابق)0.2 - 25 ملی میٹر۔
ڈرائیور ماڈل۔امپورٹڈ سرو موٹر۔
بجلی کی ضرورت380V ، 50/60 ہرٹج
کام کرنے کا درجہ حرارت۔0-45 ℃
کام کرنے کا مستقل وقت۔24 گھنٹے
مشین کا وزن۔تقریبا 86 8600 کلوگرام۔
بجلی کی فراہمی کی کل تحفظ کی سطح۔IP54۔

موٹائی کا حوالہ جدول کاٹنا۔

لیزر پاورزیادہ سے زیادہ کاٹنے کی موٹائی
کاربن اسٹیل (ملی میٹر)سٹینلیس سٹیل (ملی میٹر)ایلومینیم (ملی میٹر)پیتل۔

(ملی میٹر)

700W8311
1000W12422.5
1500W14543
2000W16654
3000W221068
صرف حوالہ کے لئے پیرامیٹر کے اوپر۔

ایپلی کیشن انڈسٹریز۔

Aerospace technology, rocket, plane, robot, elevator, steamship and automobile manufacturing and metal parts processing industry for metal plate, advertisement, kitchen ware, bit tool, hardware etc.

تفصیلی تصاویر۔



نام:مشین جسم اور لوازمات .600 ℃ گرمی کا علاج ، تندور میں 24 گھنٹے کولنگ ، درست CO2 تحفظ ویلڈنگ ، بغیر کسی اخترتی کے 20 سال کے استعمال کو یقینی بنانا۔
b.Synchronous X / Y / Z محور: زیڈ محور 150 ملی میٹر چلا سکتا ہے ، جو دھات کی چادروں کی بہت سی اقسام کو کاٹنے کے لئے موزوں ہے۔
c. اعلی معیار اس کے استحکام اور آسان دیکھ بھال کی ضمانت دیتا ہے۔
نام:AC امدادی موٹر اور ڈرائیورصحت مند سیاروں سے متعلق عضو تناسل کے ساتھ درآمد شدہ सर्वो موٹر (دو سرو موٹروں سے چلنے والی Y- محور) مستحکم ، عین مطابق اور قابل اعتماد ڈرائیو کو یقینی بناتا ہے۔
نام:صحت سے متعلق لکیری گائڈز ایڈوانسڈ کٹنگ سسٹم ، لیزر پاور اور سرو موومنٹ ایک دوسرے کو بالکل مناسب ، اعلی پروسیسنگ کی رفتار اور درستگی کو یقینی بنانے کے ل prec ، درآمد شدہ اعلی صحت سے متعلق گیئر اور ریک ڈرائیو سسٹم ، تبادلے کے قابل ڈبل ورک ٹیبل ..
نام:سر کاٹنا

کانٹیکٹ لیس کاٹنے والے سر میں آٹو اونچائی سے باخبر رہنے اور اینٹی ٹکرائو کا کام ہوتا ہے ، جو ایک ہی آؤٹ پٹ پاور کے تحت کاٹنے کی رفتار ، آسانی اور کاٹنے کی درستگی کو بہت بہتر بناتا ہے۔ ایک لفظ میں ، کاٹنے کی کارکردگی میں اضافہ کیا جاسکتا ہے۔

نام:لیزر سورس فاسٹ کی رفتار ، اعلی صحت سے متعلق کاٹنے کی لکیر ، اور ہموار کاٹنے کے کنارے۔

نمونے کاٹنا۔

تربیت۔

فروخت کے بعد سروس ، تربیت سے لے کر مشین کی تنصیب تک (3 طریقے):
1. انگریزی میں ویڈیو اور صارف کے دستی کی تربیت جو آپ کو ملنے پر ، انسٹالیشن ، آپریشن ، دیکھ بھال اور پریشانی کی شوٹنگ کے لئے پیش کی جائے ، اور ای میل ، فیکس ، ٹیلیفون / واٹس ایپ / اسکائپ // وغیرہ کے ذریعہ پیش کردہ ٹیکنیکل گائیڈ۔ تنصیب کے کچھ دشواری ، استعمال یا ایڈجسٹ۔
2. آپ کی کمپنی تکنیکی ماہرین کا سامان اور آپریٹنگ لوازمات ، 3-5days کے بارے میں تربیت کا کافی وقت سیکھنے کے ل factory ہماری فیکٹری آنے کا بندوبست کرسکتی ہے ، تربیت کا مواد مندرجہ ذیل ہے:
ایک) عام ڈرائنگ سافٹ ویئر کی تربیت؛
ب) تربیت کے طریقہ کار کو چلانے اور بند کرنے کی مشین؛
ج) کنٹرول پینل اور سافٹ ویئر پیرامیٹرز ، پیرامیٹرز کی حد کی ترتیب کی اہمیت۔
د) مشین کی بنیادی صفائی اور بحالی۔
e) عام ہارڈویئر کی خرابیوں کا سراغ لگانا؛
f) آپریشن کا احتیاط
3. ڈور ٹو ڈور انسٹرکشن ٹریننگ سروس۔ ویزا ، سفر کے اخراجات اور رہائش گاہک کی قیمت پر ہوگی۔ تربیت کی مدت کے دوران ہمارے دونوں انجینئروں کے لئے مترجم کا بندوبست کرنا بہتر ہے۔ تربیت کا وقت: 3-5days

وارنٹی

a).1Year for the whole machine for metal fiber laser cutting machine.(Man-made Damage is negotiated.).
بی). لیزر ذریعہ 2 سال وارنٹی
ج) زندگی بھر کی بحالی اور اسپیئر پارٹس کی فراہمی۔
d) .آپریشن عملے کے لئے مفت تربیت۔ (انجینئر بیرون ملک جا سکتا ہے بات چیت کی جاتی ہے۔)

پیکیجنگ اور شپنگ

1.ہماری لکڑی کا معاملہ دھند کے علاج کے بعد ہے۔ لکڑی کے معائنے کی ضرورت نہیں ہے ، شپنگ وقت کی بچت ہے۔
2. مشین کے تمام اسپیئر پارٹس کچھ نرم مواد سے ڈھکے ہوئے تھے ، بنیادی طور پر موتی اون کا استعمال کرتے ہوئے۔
ترسیل کے عمل میں رونما ہونے والے تمام نقصانات سے پرہیز کریں۔ تب ہم اس کو مضبوطی سے پلاسٹک کی لپیٹ دیں گے ، احاطہ کردہ نرم مواد کو برقرار رکھیں اور واٹر پروف اور مورچا ثبوت سے بھی گریز کریں۔
3. سب سے زیادہ مقررہ formwork کے ساتھ لکڑی کا معاملہ ہے.
4. لکڑی کے کیس کے نچلے حصے میں مضبوط لوہے کا جیک ہے ، جو ہینڈلنگ اور ٹرانسپورٹ کے لئے آسان ہے۔
