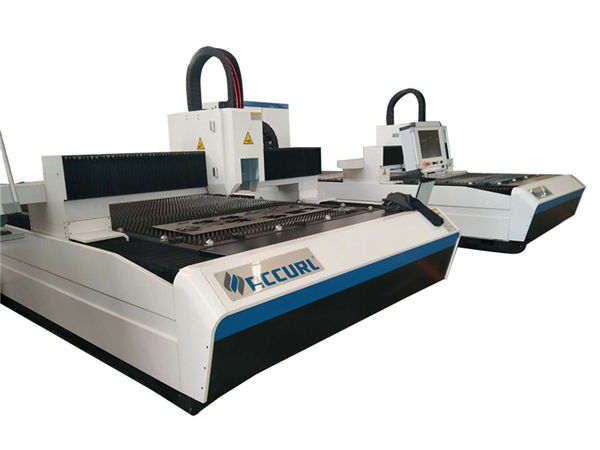

دھاتی شیٹ صنعتی لیزر کاٹنے والی مشین 500W دیوار سے بچانے کا نظام۔

دھاتی شیٹ صنعتی لیزر کاٹنے والی مشین 500W دیوار سے بچانے کا نظام۔

مصنوعات کی تفصیلات

سند: عیسوی / ایف ڈی اے۔
ادائیگی اور شپنگ کی شرائط:
کم از کم آرڈر کی مقدار: 1 SET۔
قیمت: امریکی ڈالر فی SET۔
پیکیجنگ کی تفصیلات: لکڑی کے خانے میں آئرن بائنڈنگ بیلٹ۔
فراہمی کا وقت: 20-30 کام کے دن
ادائیگی کی شرائط: T / T ، L / C ، ویسٹرن یونین۔
فراہمی کی اہلیت: ہر سال 2000 یونٹ

مصنوعات کی تفصیل

لیزر کی قسم:فائبر لیزر ماخذکٹنگ ایریا:قطر 20-200 ملی میٹر۔
کولنگ موڈ:واٹر کولنگدرخواست:قابل اطلاق مواد۔
ورکنگ وولٹیج:380V / 50Hzتوجہ کا طریقہ:فالو اور آٹومیٹک ایڈجسٹ فوکس۔
ٹرانسمیشن کا طریقہ:گئر اور ریکلیزر پاور:500W
ورکٹیبل میکس بوجھ:1000 کلوگرام۔ایکس / وائی ایکسس پوسیٹو:0.05 / 1000 ملی میٹر۔
CNC یا نہیں:جی ہاںکلاس:کلاس 4 لیزر۔

مصنوعات کی وضاحت

لیزر کی قسمفائبر لیزر
لیزر برانڈآئی پی جی / مکسفوٹونک
لیزر پاور500W (1000W / 2000W / 4000W optional)
کام کرنے کی جگہ1500 ملی میٹر ایکس 3000 ملی میٹر 1300x2500 ملی میٹر اختیاری۔
ورکنگ ٹیبلفکسڈ ورکنگ ٹیبل۔
کنٹرول سسٹمPMAC مکمل بند لوپ امدادی کنٹرول۔
ڈرائیونگ موڈ۔ڈبل گیئر ریک ڈرائیونگ
بیکار / پروسیسنگ کی رفتار72m / منٹ / 36m / منٹ
پوزیشننگ درستگی0.05 ملی میٹر۔
تحفظ کا نظام۔ملحقہ تحفظ۔
لیزر ہیڈپریسیٹیک / لیزر میک
بجلی کی فراہمیAC220V ± 5٪ 50 / 60Hz / AC380V ± 5٪ 50 / 60Hz۔
کل طاقت7KW ~ 11KW
فرش کی جگہ5.6mX3.2m (فکسڈ ٹیبل)

پائپ تفصیل تفصیلات کاٹنے

لمبائی کاٹنا6000 ملی میٹر۔
قطر۔20 ملی میٹر -200 ملی میٹر۔
کم از کم باقی مواد۔250 ملی میٹر۔
ایکس محور230 ملی میٹر۔
Y محور6500 ملی میٹر۔
زیڈ محور175 ملی میٹر۔
مقام کی درستگی۔0.05 ملی میٹر۔
مقام کی درستگی0.03 ملی میٹر۔
ایکس محور کے لئے زیادہ سے زیادہ چلنے والی رفتار۔40m / منٹ
Y محور کے لئے زیادہ سے زیادہ چلتی رفتار۔500 ملی میٹر / سیکنڈ
ایکسلریشن۔1 جی
سائز (L * W * H)12000 * 1800 * 2400 ملی میٹر۔
وزن3800 کلوگرام۔

دھات کے ل The پوری فائبر لیزر کاٹنے والی مشین پر مشتمل ہے یہ سسٹم مشین ٹول ، موشن پارٹس ، الیکٹریکل سامان کنٹرول حصے ، اور دیگر معاون حصوں پر مشتمل ہے۔ کنٹرول سسٹم کے ذریعہ تین محور حرکت پذیر حصوں کو چلانے کے ل، ، لہذا یہ فائبر لیزر کاٹنے والے سر کو مستحکم ، درست ، اور تیز رفتار حرکت پذیر حاصل کرسکتا ہے۔ اصل پیکیجنگ اعلی معیار اور صحت سے متعلق HIWIN لکیری گائیڈ ریل کے ساتھ درآمد شدہ X اور Y محور کو اپنانا ، ورکنگ ٹیبل مربع پائپ کے ذریعہ اپنانے والی مشین کو ویلڈنگ کے لئے ، تناؤ سے نجات کے لئے اینیلنگ ٹریٹ ، میسیہ کا زیادہ سے زیادہ بوجھ برداشت 500 کلو ہوسکتا ہے ، یہ بھی ٹرانسمیشن کی درستگی کو یقینی بنانے کے لئے آفاقی بال بیئرنگ ، مشین بیرونی سیٹ پیریفرل کلیمپنگ ڈیوائس ، مکمل منسلک دھول پروف آلہ ، فوٹو الیکٹرک سینسر اور دیگر عین مطابق پوزیشننگ حصوں کا استعمال ہے۔

فائدہ

1. روٹری ڈیوائس میں الیکٹرک ڈرائیور موٹر آزادانہ طور پر رفتار کو ایڈجسٹ کریں ، آسان کام ، کم شور ، تیز روٹری کی رفتار ، اعلی درستگی۔
2. جڑنا لائن کاٹا جا سکتا ہے. نلی نما تعمیرات کے ل Best بہترین انتخاب۔
3. درآمد شدہ اعلی صحت سے متعلق ٹرانسمیشن ڈیوائس جو امدادی نظام کے ساتھ بالکل کام کرتا ہے ، اس طرح یہ صحت سے متعلق اور کارکردگی کو کاٹنے کو یقینی بنا سکتا ہے۔
4. بہترین راستہ معیار: چھوٹا لیزر ڈاٹ اور اعلی کام کی کارکردگی ، اعلی معیار۔
5. تیز رفتار کاٹنے: کاٹنے کی رفتار اسی طاقت CO2 لیزر کاٹنے والی مشین کے مقابلے میں 2-3 گنا ہے۔
6. مستحکم چل رہا ہے: اعلی دنیا درآمد فائبر لیزرز ، مستحکم کارکردگی کو اپنائیں ، اہم حصے 100،000 گھنٹے تک پہنچ سکتے ہیں۔
7. فوٹو الیکٹرک تبادلوں کے لئے اعلی کارکردگی: CO2 لیزر کاٹنے والی مشین کے ساتھ موازنہ کریں ، فائبر لیزر کاٹنے والی مشین میں تین بار فوٹو الیکٹرک تبادلوں کی کارکردگی ہے۔
8. کم لاگت: توانائی کی بچت اور ماحول کی حفاظت کریں۔ فوٹو الیکٹرک تبادلوں کی شرح 25-30٪ تک ہے۔ کم بجلی کی کھپت ، یہ صرف 20--30 traditional روایتی CO2 لیزر کاٹنے والی مشین کا ہے۔
9. کم بحالی: فائبر لائن ٹرانسمیشن کی ضرورت لینس کی عکاسی نہیں کرتی ہے ، بحالی کی لاگت کو بچانے کے؛
10. آسان آپریشن: فائبر لائن ٹرانسمیشن ، آپٹیکل راہ میں کوئی ایڈجسٹمنٹ نہیں۔

قابل اطلاق مواد۔

بنیادی طور پر کاربن اسٹیل ، سلکان اسٹیل ، سٹینلیس سٹیل ، ایلومینیم کھوٹ ، ٹائٹینیم کھوٹ ، جستی اسٹیل شیٹ ، اچار بورڈ ، ایلومینیم زنک پلیٹ ، تانبے اور متعدد قسم کے دھات مواد کاٹنے اور اسی طرح کاٹنے کے لئے استعمال کیا جاتا ہے۔

قابل اطلاق صنعت۔

شیٹ میٹل ، ہارڈ ویئر ، کچن کے سامان ، الیکٹرانک ، آٹوموٹو پارٹس ، شیشہ ، اشتہاری ، دستکاری ، لائٹنگ ، سجاوٹ ، زیورات وغیرہ۔
قابل اطلاق مواد:
خاص طور پر کاربن اسٹیل ، سٹینلیس سٹیل ، جستی سٹیل ، مصر ، ٹائٹینیم ، ایلومینیم ، پیتل ، تانبے اور دیگر دھات کی چادریں
