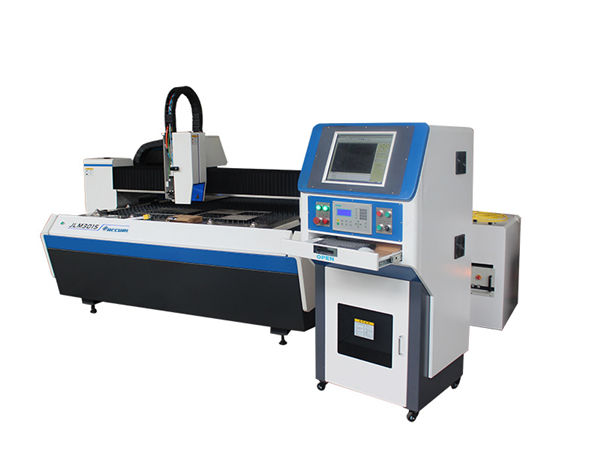

اعلی صحت سے متعلق چھوٹے پتلی شیٹ میٹل لیزر کاٹنے والی مشینیں اینٹی سنکنرن پہننے

مصنوعات کی تفصیلات

سند: ISO9001: 2008۔

ادائیگی اور شپنگ کی شرائط:

کم از کم آرڈر کی مقدار: 1 یونٹ۔

قیمت: مذاکرات

پیکیجنگ کی تفصیلات: لکڑی کا کیس۔

فراہمی کا وقت: 7-15 دن۔

فراہمی کی اہلیت: ہر ماہ 2000 یونٹ۔

مصنوعات کی تفصیل

پروڈکٹ کا نام:	ہائی پریسجن میٹل فائبر لیزر کاٹنے والی مشین۔	لیزر پاور:	500 ڈبلیو / 800 ڈبلیو۔
کام کرنے کی جگہ:	500 * 500 ملی میٹر۔	زیادہ سے زیادہ چلتی رفتار:	60 منٹ / منٹ
مقام کی درستگی:	± 0.01-0.03	پاور سپلائی:	3 × 380V ± 10٪ 220V ± 10٪
پیکیج:	لکڑی کا کیس۔	وارنٹی:	1 سال

پریسجن لیزر کاٹنے والی مشین RISE LASER کے ذریعہ ڈیزائن اور بنائی گئی ہے۔ پتلی شیٹ میٹل ایپلی کیشن کے ل leading معروف لیزر ٹکنالوجی کے ساتھ اپنایا۔ مشین ماربل اور سیپکٹ لیزر کاٹنے کے نظام کے ساتھ مل کر ہے۔ انٹیگریٹڈ ڈیزائننگ ، ڈبل گیینٹری لکیری موٹر ڈرائیونگ سسٹم ، دوستانہ انٹرفیس اور طویل مدتی مستحکم کام کرنے کے ساتھ۔

* حفاظت کا ڈھانچہ
* کم پیشہ ، چھوٹی ورکشاپ کے لئے اچھا ہے۔
* آسان opertaion
* معروف سائپ کٹ کاٹنے کا نظام ، استعمال میں آسان۔
* اینٹی سنکنرن پہننا۔
* ٹرانسمیشن حصوں کی مفت بحالی ، سنکنرن مواد کی کٹائی دستیاب ہے۔
* مستحکم اور پائیدار۔
* سنگ مرمر مشین کا آلہ ، کم مسخ ، اعلی استحکام ، اینٹی جھٹکا جبکہ تیز رفتار کام کرنا۔
* صحت سے متعلق کاٹنے
* بہترین کاٹنے سوئٹزرلینڈ RAYTOOLS لیزر کاٹنے والے سر سے آتا ہے۔
* فائبر لیزر
* اچھے معیار اور استحکام کے ساتھ تیار کردہ اعلی برانڈ فائبر لیزر چین کے ساتھ اپنایا۔
* صحت سے متعلق تحریک کا طریقہ کار۔
* دوہری لکیری موٹر ڈرائیونگ سسٹم کاٹنے کی درستگی اور کارکردگی کو بہتر بنا سکتا ہے۔

^تشکیل

^#	^آئٹم	^{تفصیلات}	^برانڈ	^تبصرہ
¹	^{لیزر ماخذ}	^800W	^{میکس فوٹونکس}
²	^{لکیری موٹر}		^رائٹلز
³	^{آپٹیکل گراٹنگ}	^{قرارداد 0.5μm}	^اسپین
⁴	^{ڈرائیور۔}		^servotronix
⁵	^{Z محور سکرو ماڈیول گروپ}		^{بااختیار بنائیں۔}
⁶	^{لیزر کاٹنے والا سر}	^BT230۔	^رائٹلز
⁷	^{صحت سے متعلق لکیری گائیڈ ریل۔}		^ہیوین۔
⁸	^{سنگ مرمر}	^{18001350200}	^شیڈونگ
⁹	^{اعضاء کا احاطہ}	^{معیاری۔}	^رائٹلز
¹⁰	^{مشینی مواد۔}	^{معیاری۔}	^رائٹلز	^{ہوا بازی ایلومینیم - کھوٹ}

^{پیرامیٹر۔}

^ماڈل۔		⁵⁰⁵⁰
^{کام کرنے کا سائز۔}		^{500 × 500 (ملی میٹر)}
^{زیادہ سے زیادہ ایکسلریشن۔}		^{1.2 گرام}
^{ایکس محور}	^{زیادہ سے زیادہ چلتی رفتار۔}	^{60 منٹ / منٹ}
	^راستہ۔	^{500 ملی میٹر۔}
	^{درستگی پوزیشننگ}	^{. 0.01 ملی میٹر۔}
	^{تکرار کی درستگی}	^{. 0.004 ملی میٹر۔}
^{Y محور}	^{زیادہ سے زیادہ چلتی رفتار۔}	^{60 منٹ / منٹ}
	^راستہ۔	^{500 ملی میٹر۔}
	^{درستگی پوزیشننگ}	^{. 0.01 ملی میٹر۔}
	^{تکرار کی درستگی}	^{. 0.004 ملی میٹر۔}
^{زیڈ ایکسس}	^راستہ۔	^{100 ملی میٹر۔}

^{کام کرنے کی حالت۔}

¹	^{کام کرنے کا درجہ حرارت۔}	^{-10 ℃ ～ 45 ℃}
²	^{رشتہ دار نمی۔}	^{con 90٪ کوئی کمڈینسر نہیں ہے۔}
³	^{ماحولیات۔}	^{اچھا وینٹیلیشن ، کوئی کمپن نہیں۔}
⁴	^{بجلی کی فراہمی}	^{3 × 380V ± 10٪ 220V ± 10٪}
⁵	^{بجلی کی تعدد}	^{50 ہرٹج}

مشین کی تجویز۔

4.1 مشین ریک ماربل کی ساخت اور امریکی CNC لیزر کاٹنے کے نظام کو اپناتا ہے۔ گینٹری کی گھسائی کرنے والی مشین پروسیسنگ کے ذریعہ انٹیگریٹڈ ڈیزائننگ کے ساتھ ، تاکہ تحریک کو درست بنایا جاسکے۔ لائن موٹر موٹر ڈرائیونگ سسٹم ، دوستانہ انٹرفیس اور طویل مدتی مستحکم کام کرنا۔
اپنایا گیا THK جاپان صحت سے متعلق لکیری گائیڈ ریل ، اعلی درستگی ، کم رگڑ اور آسان یا جمع یا تبادلہ کے ساتھ۔

4. 2 لیزر کاٹنے والا سر
BT230 (رائٹولز ، سوئٹزرلینڈ برانڈ) آٹو فوکس سسٹم کے ساتھ لیزر کاٹنے والا سر۔ یہ مسخ شدہ کاٹنے سے مواد کو ضائع کرنے سے روک سکتا ہے۔ پروٹیکشن گلاس اہم آپٹیکل حصوں کی کم قیمت کو کاٹنے والے سر کے اندر رکھ سکتا ہے اور اس کی حفاظت کرسکتا ہے۔ آٹو فوکس سسٹم غیر فلیٹ میٹل شیٹ پروسیسنگ کے لئے موزوں ہے۔ اعلی معیار کے لیزرز کے ساتھ مل کر BT230 بڑے پیمانے پر سیرامک ، میڈیکل ، سیمیکمڈکٹر اور دیگر صنعتوں میں استعمال کیا جاسکتا ہے۔

^{کولیمیشن}	^{100 ملی میٹر۔}
^فوکس	^{125 ملی میٹر۔}
^{آپٹیکل یپرچر}	^{25 ملی میٹر۔}
^{نوزیل (سنگل)}	^{: 0.8 / 1.0 / 1.5 / 2.0 / 2.5 / 3.0 / 3.5 / 4.0 ملی میٹر۔}
^{لینس مواد}	^کوارٹج
^{فائبر پلگ}	^{کیو بی ایچ۔}
^{معاون دباؤ۔}	^{زیادہ سے زیادہ 20 بار۔}
^وزن	^{~ 1.5 کلو}

4. 3 کنٹرول سسٹم۔

پیشہ ورانہ پی سی صنعتی کمپیوٹر آپریشن ، گرافیکل انٹرفیس ، کام کرنے میں آسان ، پیشہ ورانہ کاٹنے والے کنٹرول سوفٹ ویئر کا استعمال آزادانہ طور پر طرح طرح کے گرافکس اور متن ، ریئل ٹائم پروسیسنگ ، سپورٹ سی اے ڈی ، کورل ڈراؤ اور دیگر پیشہ ورانہ نقشہ سازی سوفٹویئر کا ڈیزائن کرسکتا ہے۔
. اعلی معیار کے صنعتی کمپیوٹر کنٹرول آپریشن۔
. اعلی موثر ، CNC کاٹنے کے نظام کو چلانے میں آسان ہے۔
. Z محور خود کار طریقے سے باخبر رہنے کی تقریب
CNC کاٹنے کنٹرول سسٹم۔
سی این سی کاٹنے والی کنٹرول سسٹم اعلی کارکردگی کے کنٹرول کارڈ کا استعمال ہے ، ونڈوز ایکس پی پروفیشنل ڈویلپمنٹ کی بنیاد پر ، سی این سی کنٹرول سسٹم کے ساتھ مکمل طور پر ڈاکنگ ، لہذا ، مشین اور لیزر سورس کے مابین اصل وقتی کنٹرول اور سوفٹویئر اپ گریڈ زیادہ آسان اور تیز تر ہے۔

کنٹرول سسٹم کی اہم خصوصیات۔

مستحکم آپریشن ، مداخلت کی اچھی صلاحیت۔
تیز رفتار حرکت ، ہموار آغاز اور رکنا۔
اچھ cuttingا اثر ، تیز رفتار کاٹنے کی رفتار۔
بڑی ڈیٹا پروسیسنگ کے لئے بہتر صلاحیت
آؤٹ پٹ کنٹرول: متحد ہستی کے آؤٹ پٹ موڈ کی حمایت کریں ، این سی اور گرافکس کے ساتھ مل کر کاٹنے شروع کرنے کے لئے کسی بھی پوزیشن کی حمایت کریں ، گرافکس دو آؤٹ پٹ طریقوں کو اسٹاپ پیرامیٹرز کے بعد تبدیل کیا جاسکتا ہے۔

سافٹ ویئر

L انگریزی ورژن دستیاب ہے۔
L بحالی شدہ پروسیسنگ فائلوں کو محفوظ کرنا۔
L کام کرنے والی تحریک اور ریاست کے ڈسپلے کو کاٹنا۔
L DXF ، بین الاقوامی G کوڈ NC فائلوں کی حمایت کرسکتا ہے۔
L حساب کتاب خود بخود کاٹنا۔
l پروسیسنگ کی ضروریات کے مطابق ، یہ کٹنگ اسٹارٹ پوزیشن اور پروسیسنگ سمت کو تبدیل کرنے کی حمایت کرتا ہے ، اس دوران ، نظام کی حرکیات لائن پوزیشن میں رہنمائی کرنے یا رہنمائی کرنے کے لئے ایڈجسٹ ہوگی۔
جب فائلیں یا دستی ایڈجسٹمنٹ درآمد کریں تو کام کرنے کے وقت کو بہتر بنائیں۔
گروپ سے درآمد اور لاگو ہونے والا جزوی ڈیٹا دستیاب ہے۔
گھوںسلا کرنے کا خودکار سافٹ ویئر CAM۔
اعلی ردعمل ، اعلی نمونے لینے کی شرح ، اعلی ٹرانسمیشن کی شرح ، امدادی نظام کے استحکام کی ضمانت دیتا ہے ، نظام کے ذریعہ ، ایک کلید سینسر کے کام کو جانچ سکتا ہے۔
ایتھرکیٹ بس سی این سی سسٹم (ہیڈ ٹیکس) زیادہ امتزاج انٹرفیس کے ل flex لچکدار کنٹرول کی حمایت کرسکتا ہے .مشین کی درستگی کو یقینی بنانے کے ل sha شافٹ پچ معاوضے کے مختلف طریقوں کی حمایت کریں۔
پروسیسنگ حصوں کے اعداد و شمار اور پیداوار کی مقدار کے لئے انتظام.

^{تھیوری کٹنگ پیرامیٹر۔}

^{پاور (ڈبلیو)}	^{مٹیریل۔}	^{موٹائی (ملی میٹر)}	^{رفتار کاٹنے (میٹر / منٹ)}	^گیس۔
⁸⁰⁰	^{سٹینلیس سٹیل}	¹	^8-9	^{این 2}
		²	^5-6	^{این 2}
		³	^1.8-2	^{این 2}
		⁴	^1.2-1.3	^{این 2}
⁸⁰⁰	^{کاربن سٹیل}	¹	^8-10	^O2
		²	^4-5	^O2
		³	^2.8-3	^O2
		⁴	^1.4-1.8	^O2
		⁵	^1.2-1.5	^O2
		⁶	^0.9-1.1	^O2
		⁸	^0.6-0.7	^O2
