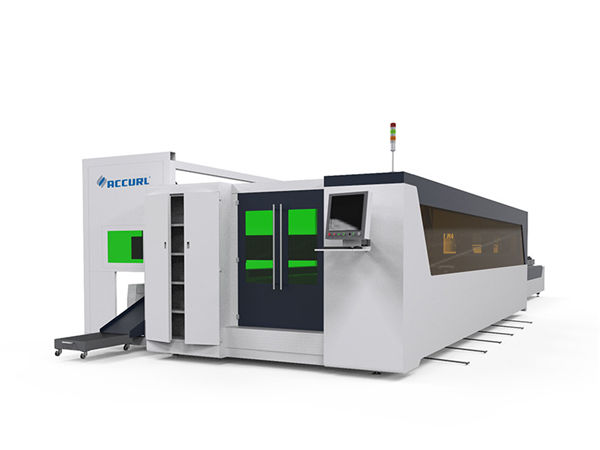

اعلی کارکردگی 3d تانبے پائپ کاٹنے کی مشین / 3 ڈی کٹر مشین

اعلی کارکردگی 3d تانبے پائپ کاٹنے کی مشین / 3 ڈی کٹر مشین

مصنوعات کی تفصیلات


سند: عیسوی
ادائیگی اور شپنگ کی شرائط:
کم از کم آرڈر کی مقدار: 1 سیٹ۔
قیمت: گفت و شنید
پیکیجنگ کی تفصیلات: 1 * 20 جی پی کنٹینر۔
ترسیل کا وقت: 30 دن
ادائیگی کی شرائط: ایل / سی ، ڈی / اے ، ٹی / ٹی ، ڈی / پی ، ویسٹرن یونین ، ایل / سی۔
فراہمی کی اہلیت: ہر ماہ 50 سیٹیں۔

مصنوعات کی تفصیل


درخواست ::تمام دھاتی مواد۔موٹائی کاٹنا:ایس ایس 10 ملی میٹر تک ، ایم ایس 22 سینٹی میٹر تک۔
لیزر کی قسم ::فائبرCNC یا نہیں ::جی ہاں
کولنگ موڈ ::واٹر کولنگکنٹرول سافٹ ویئر ::سائپکٹ۔
تائید شدہ گرافک شکل:اے آئی ، بی ایم پی ، ڈی ایس ٹی ، ڈی ڈبلیو جی ، ڈی ایکس ایف ، ڈی ایکس پی ، ایل اے ایس ، پی ایل ٹی۔نکالنے کا مقام ::چین۔
ماڈل نمبر::TY-3015DGفروخت کے بعد سروس فراہم کردہ ::بیرون ملک سروس مشینری کے لئے دستیاب انجینئر۔
دہرانے کی درستگی ::+ -0.03 ملی میٹر۔آپریٹنگ درجہ حرارت::0 ° C-45 ° C
نمی کام کرنا ::5%-95%Pipes Cutting Range:20-130 ملی میٹر 3000 ملی میٹر۔
وولٹیج::AC380V ± 10٪ 50HZ (60HZ)کٹنگ ایریا:3000 * 1500 ملی میٹر معیار ، بڑا اپنی مرضی کے مطابق کیا جاسکتا ہے۔

اہم خصوصیات


1. 8 ملی میٹر اسٹیل ڈھانچہ ، 600 ℃ حرارت کے علاج ، عین مطابق ویلڈنگ کے ساتھ ہماری مشین باڈی ، بغیر کسی اخترتی کے 20 سال کے استعمال کو یقینی بنانا ہے۔
2. میگنیشیم کھوٹ معدنیات سے متعلق گینٹری ، اخترتی کے بغیر مضبوط استحکام ، تیز رفتار حرکت۔
3. مشینی جسم کے دونوں اطراف میں اعلی کارکردگی زوننگ تمباکو نوشی کے نظام ، مضبوط طبقہ مٹی اور تمباکو نوشی جمع کرنے سے ، یہ کارکن کو پہنچنے والے نقصان کو کم کرے گا۔
4. درآمد صحت سے متعلق flange گھٹانے والا اور امدادی موٹر ، تیز رفتار چلانے کی.
5. مشین کے بستر پر 70 بلیڈ اور 6 سلائڈ سلاخیں ، مشین کی انتباہ کو کم کرنے کے لئے قریب بلیڈ کے ساتھ ، سلائیڈروں کے ساتھ کام کرنے والی سلائیڈ باریں شیٹ کو آسانی سے اپ لوڈ کرنے اور ڈاؤن لوڈ کرنے کے لئے۔
6. لچکدار لوڈنگ باکس سامنے اور دونوں طرف تیار کیا جاسکتا ہے جو مشین کام کرنے کی حالت کے لئے قائل ہے۔

فائدہ


1. روایتی لیزر کے ساتھ موازنہ کریں ، فائبر لیزر زیادہ ماحولیاتی تحفظ ہے:
2. بہت کم بجلی کی کھپت: فائبر لیزر کی فوٹو الیکٹرک تبادلوں کی کارکردگی روایتی لیزر سے 15 گنا زیادہ ہے۔
3. اعلی لیزر اسپاٹ کوالٹی: سنگل ماڈیول لیزر ماخذ۔
4. کم کھپت: بجلی کی کھپت فی گھنٹہ 7KW سے کم ہے۔

تفصیلات


ماڈل۔TY-3015DG
لیزر سورس میڈیمفائبر
کاٹنے کی حد (L * W)3000 ملی میٹر × 1500 ملی میٹر۔
زیڈ ایکسل اسٹروک250 ملی میٹر۔
زیادہ سے زیادہ پوزیشننگ کی رفتار120 میٹر / منٹ۔
X ، Y محور میکس۔ تیز رفتار1.0 جی۔
کولنگ فارمپانی کی ٹھنڈک۔
لیزر طول موج1070nm


لیزر سورس کی آؤٹ پٹ پاور۔



500W / 1000W / 1500W / 2000W

2500W / 3000W / 4000W

(اختیاری)

کم سے کم فرق کاٹنے≤ 0.1 ملی میٹر۔
X ، Y اور Z محور کی درستگی پوزیشننگ۔. 0.03 ملی میٹر۔
X ، Y اور Z محوروں کی بار بار پوزیشننگ کی درستگی۔. 0.01 ملی میٹر۔
مواد کو کاٹنے کی موٹائی (مادے کے مطابق)0.2 - 25 ملی میٹر۔
ڈرائیور ماڈل۔امپورٹڈ سرو موٹر۔
بجلی کی ضرورت380V ، 50/60 ہرٹج
کام کرنے کا درجہ حرارت۔0-45 ℃
کام کرنے کا مستقل وقت۔24 گھنٹے
مشین کا وزن۔تقریبا 12000 کلوگرام۔
بجلی کی فراہمی کی کل تحفظ کی سطح۔IP54۔

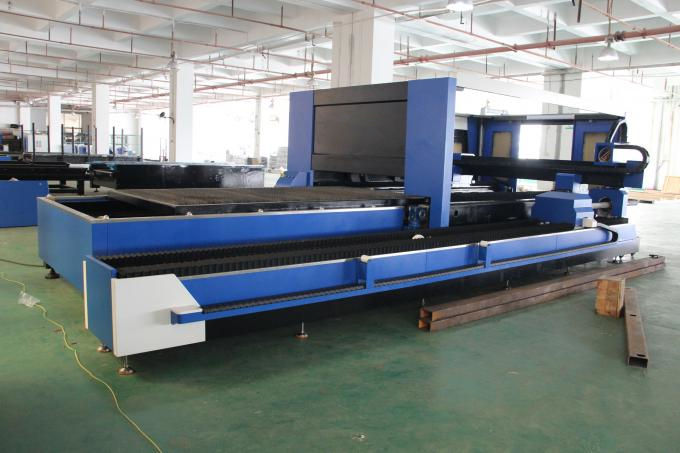

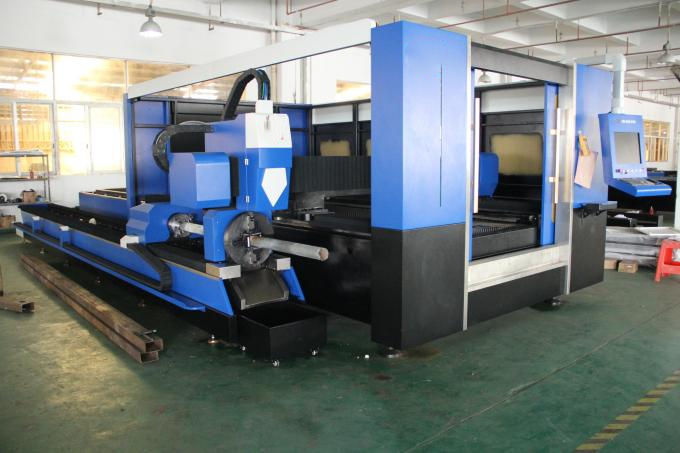

تفصیلی تصاویر۔

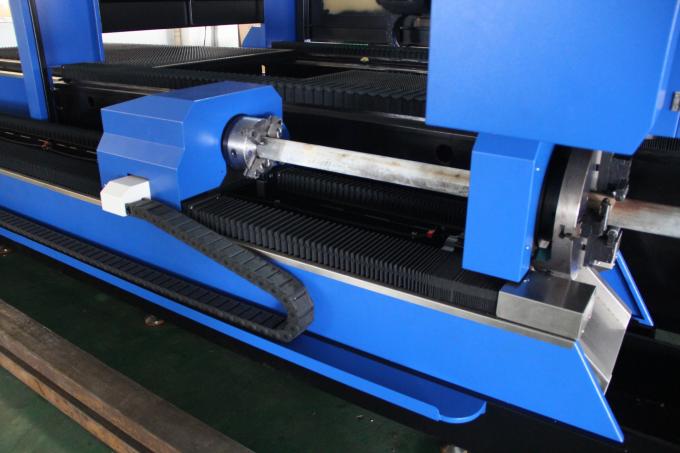

نام: مشین باڈی اور آلاتری۔

a.600 ℃ گرمی کا علاج ، تندور میں 24 گھنٹے کولنگ ، درست CO2 تحفظ ویلڈنگ ، بغیر کسی اخترتی کے 20 سال کے استعمال کو یقینی بنانا۔
b.Synchronous X / Y / Z محور: زیڈ محور 150 ملی میٹر چلا سکتا ہے ، جو دھات کی چادروں کی بہت سی اقسام کو کاٹنے کے لئے موزوں ہے۔
c. اعلی معیار اس کے استحکام اور آسان دیکھ بھال کی ضمانت دیتا ہے۔

نام:AC امدادی موٹر اور ڈرائیور۔

امپورٹڈ سروو موٹر (دو امدادی موٹروں سے چلنے والی وائی محور) نیز نفیس سیاروں سے متعلق جدید زحل کار مستحکم ، عین مطابق اور قابل اعتماد ڈرائیو کو یقینی بناتا ہے۔

نام:صحت سے متعلق لکیری ہدایت نامہ۔

اعلی عمل کاری کی رفتار اور درستگی کو یقینی بنانے کے ل Advanced اعلی درجے کی کاٹنے کا نظام ، لیزر طاقت اور امدادی نقل و حرکت ایک دوسرے کو بالکل درست ، درآمد شدہ اعلی صحت سے متعلق گیئر اور ریک ڈرائیو سسٹم ، تبادلہ قابل ڈبل ورک ٹیبل ..

نام:سر کاٹنا

کانٹیکٹ لیس کاٹنے والے سر میں آٹو اونچائی سے باخبر رہنے اور اینٹی ٹکرائو کا کام ہوتا ہے ، جو ایک ہی آؤٹ پٹ پاور کے تحت کاٹنے کی رفتار ، آسانی اور کاٹنے کی درستگی کو بہت بہتر بناتا ہے۔ ایک لفظ میں ، کاٹنے کی کارکردگی میں اضافہ کیا جاسکتا ہے۔

نام:لیزر ذریعہ

تیز رفتار ، اعلی صحت سے متعلق کاٹنے کی لکیر ، اور ہموار کاٹنے کے کنارے۔

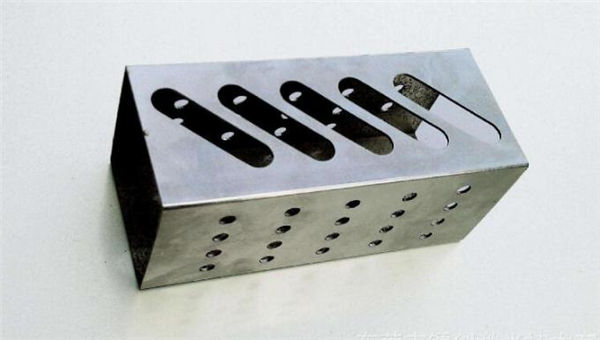

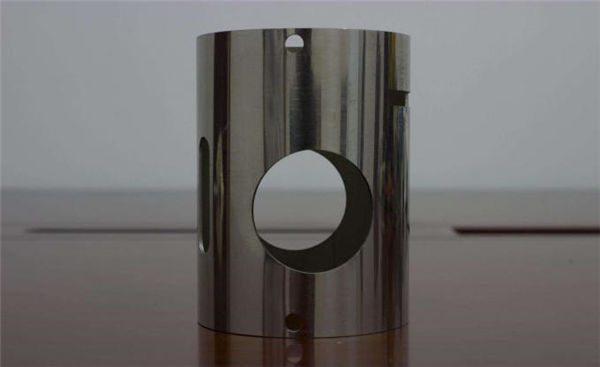

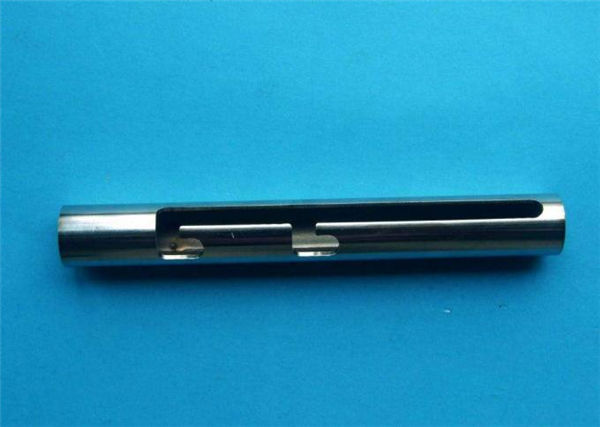

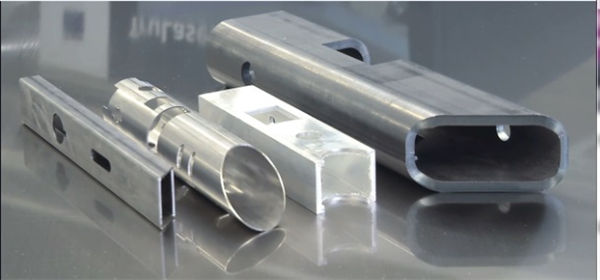

Cutting samples


تربیت۔


معاہدے پر دستخط کرنے کے بعد ، آپ کی کمپنی تکنیکی ماہرین کو ہماری فیکٹری میں آلہ سازی اور آپریٹنگ لوازمات کا بنیادی علم سیکھنے کے ل to ، تربیت کا کافی وقت تقریبا 1-3 1-3 دن کے بارے میں سیکھ سکتی ہے ، تربیت کا مواد مندرجہ ذیل ہے:
ایک) عام ڈرائنگ سافٹ ویئر کی تربیت؛
ب) تربیت کے طریقہ کار کو چلانے اور بند کرنے کی مشین؛
ج) کنٹرول پینل اور سافٹ ویئر پیرامیٹرز ، پیرامیٹرز کی حد کی ترتیب کی اہمیت؛
د) مشین کی بنیادی صفائی اور بحالی۔
e) عام ہارڈویئر کی خرابیوں کا سراغ لگانا؛
f) آپریشن کا احتیاط

وارنٹی


a) .1 پائپ فائبر لیزر کاٹنے والی مشین کے لئے پوری مشین کے لئے۔ (انسان ساختہ نقصان پر بات چیت کی جاتی ہے۔)۔
بی). لیزر ذریعہ 2 سال وارنٹی
ج) زندگی بھر کی بحالی اور اسپیئر پارٹس کی فراہمی۔
d) .آپریشن عملے کے لئے مفت تربیت۔ (انجینئر بیرون ملک جا سکتا ہے بات چیت کی جاتی ہے۔)
